Envoy 源码流程图

Posted by     "赵化冰" on Wednesday, August 11, 2021

TOC

最近在实现 MetaProtocol 时阅读了 Envoy 相关的一些源码。这里将一些重要流程的时序图记录下来,以备后续查看。

TCP Proxy

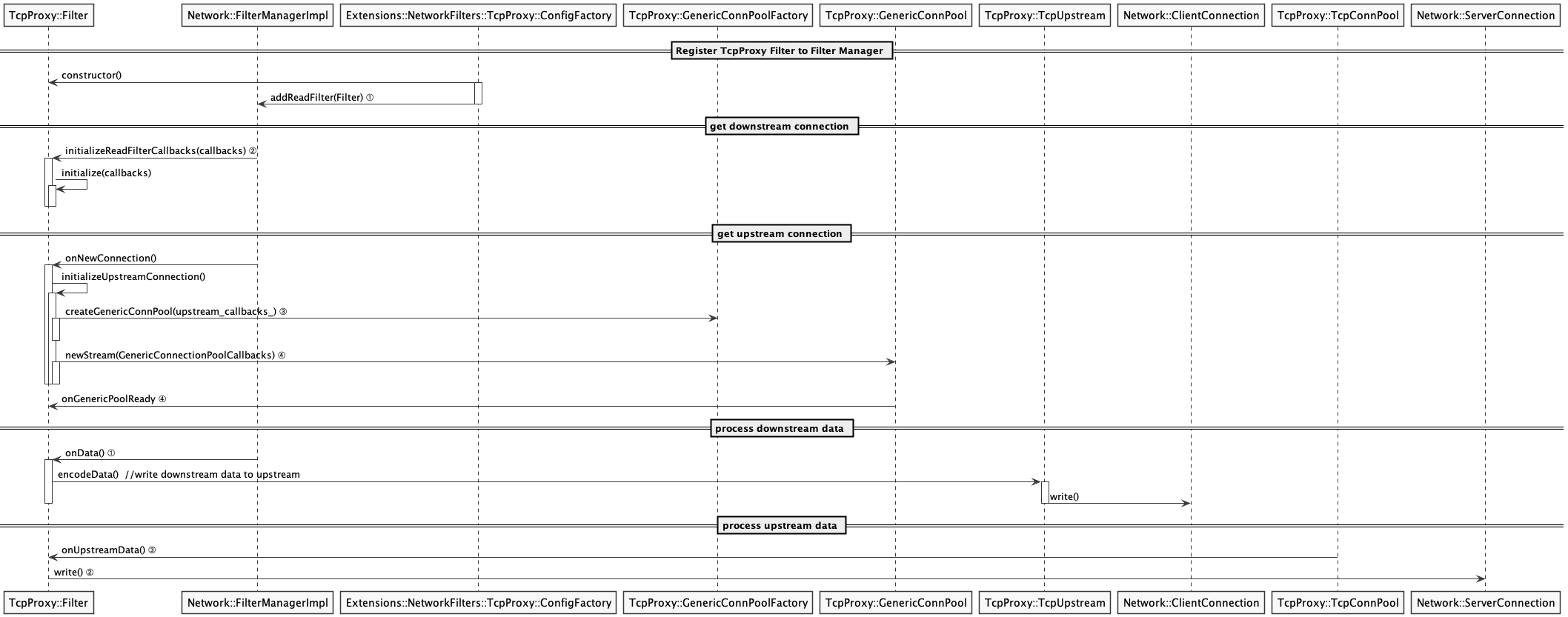

TCP Proxy 时序图

TCP Proxy 时序图

Dubbo Proxy

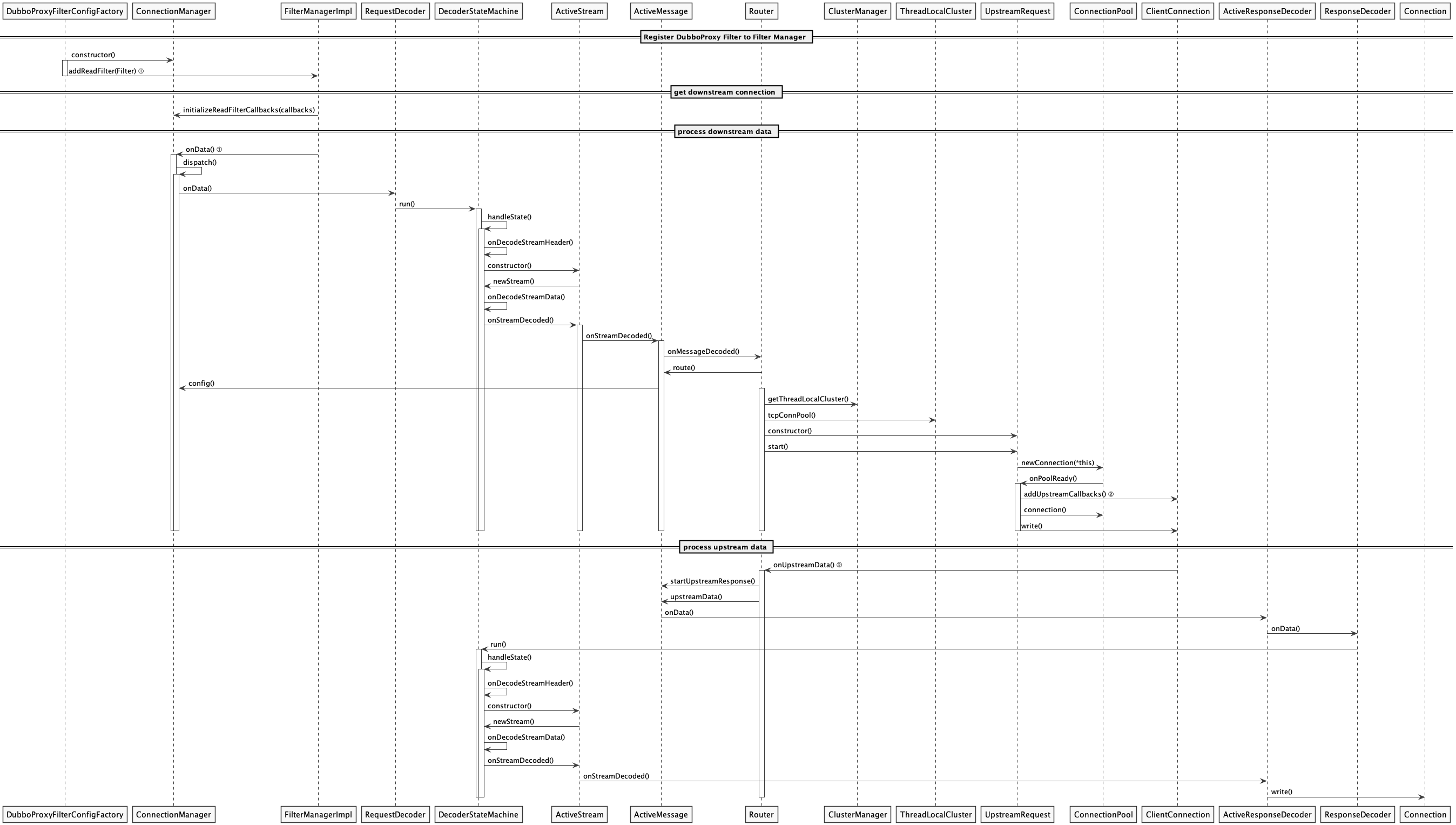

Dubbo Proxy 时序图

Dubbo Proxy 时序图

RDS

RDS(路由发现服务)的代码包括下面三个主要的流程:

  • 订阅 RDS
    • 执行线程:Main Thread
    • 工作流程:RDS 订阅是在 HCM 配置工厂类中处理的,详细流程如下:
      1. Envoy 在初始化 Network Filter Chain 时调用 HttpConnectionManagerFilterConfigFactory 的 createFilterFactoryFromProtoTyped 方法。
      2. 该方法中会创建一个 RouteConfigProviderManager 对象。代码中只会创建一个单实例,所有的 HCM 初始化过程会共用一个 RouteConfigProviderManager Singleton 对象。由于所有 HCM 初始化都是在 Main Thread 中进行的,因此对该 Singleton 的访问不会存在并发冲突。(相关代码)
      3. 根据 HCM 的路由配置是 RDS 还是静态配置,分别创建 RdsRouteConfigProvider 或者 StaticRouteConfigProvider (相关代码)。该方法中会创建一个 RdsRouteConfigSubscription 对象,该对象负责具体的订阅逻辑,然后再以 RdsRouteConfigSubscription 作为参数来创建 RdsRouteConfigSubscription。注意这里 RdsRouteConfigProvider 实例是和 RDS 配置的 hash 值一一对应的,同样的 RDS 配置(即 config_source 和 route_config_name 相同),只会创建一个 RdsRouteConfigProvider,以避免多个 HCM 重复订阅相同的 RDS。如果一个 RDS 配置对应的 RdsRouteConfigProvider 已经存在,会将已有的 RdsRouteConfigProvider 返回给 HCM 。即多个 HCM 配置的 RDS 相同的话,会共用一个 RdsRouteConfigProvider 实例。 (相关代码)
      4. 在 RdsRouteConfigSubscription 的构造方法中,会从 context 中拿到 ClusterManager 的SubscriptionFactory,然后通过 subscriptionFromConfigSource 方法对该 RDS 进行订阅。 subscriptionFromConfigSource 方法中会将自身作为SubscriptionCallbacks 参数,以接收 RDS 更新通知。(相关代码)
  • 处理 RDS 的配置更新
    • 执行线程:Main Thread
    • 工作流程:
      1. RdsRouteConfigSubscription 的 onConfigUpdate 方法收到 RDS 配置更新的回调,然后调用 RdsRouteConfigProvider 的 onConfigUpdate 方法。(相关代码)
      2. RdsRouteConfigProvider 通过 Thread local storage 机制将配置更新到各个 worker thread 中。
  • 使用 RDS 配置对请求进行路由
    • 执行线程:Worker Thread
    • 工作流程:
      1. Envoy 调用到 Network Filter Chain 中的 HCM filter。
      2. HCM filter 调用到 HTTP Filter Chain 中的 Router。
      3. Router 拿到缓存的 RDS 配置,根据 RDS 配置进行路由。

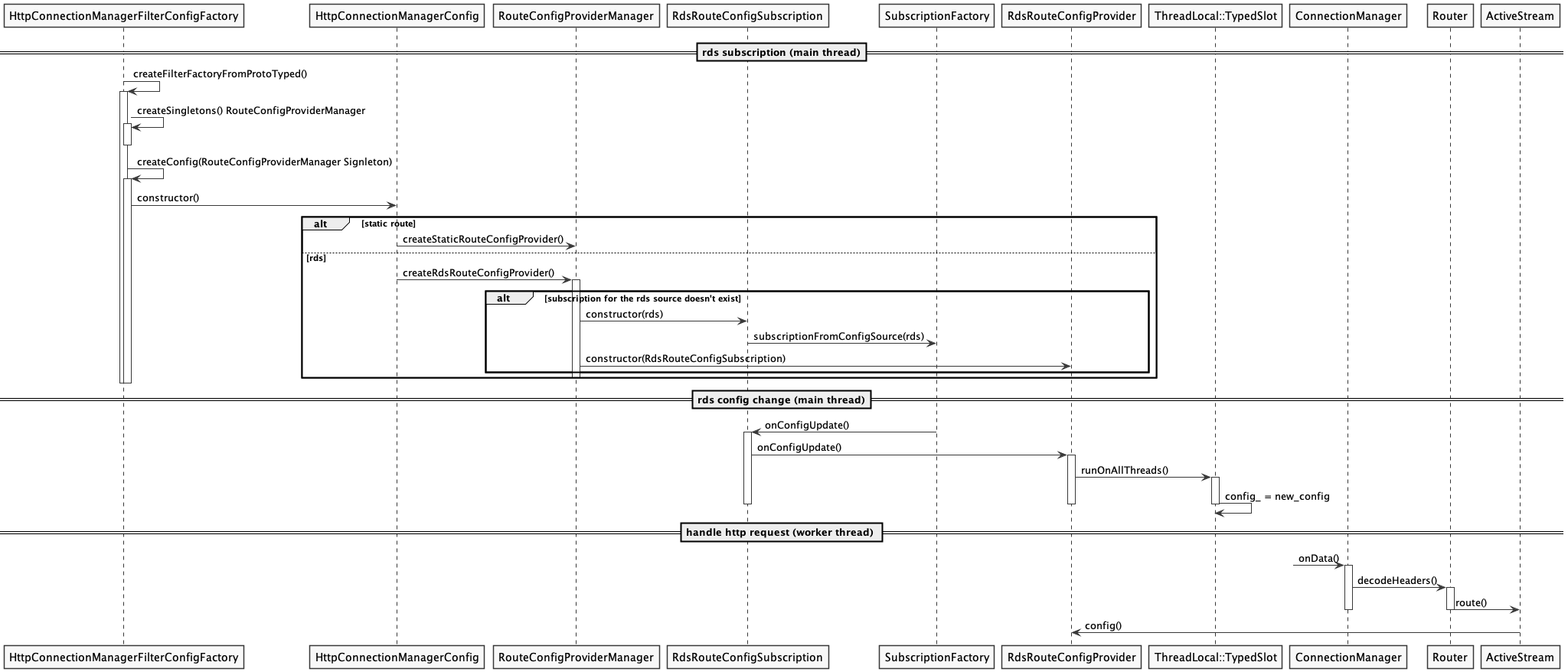

        RDS 时序图

        RDS 时序图
